前  言

精密测量仪器作为科学研究、工业制造与质量控制的基石,在半导体制造这一全球技术巅峰领域扮演着定义物理极限的“精密标尺”角色。从逻辑与存储芯片性能的指数级跃迁,到高级封装与异构集成的范式革新,每一次半导体产业的飞跃,其底层都依赖于测量精度的极限突破。当前,随着3nm及以下先进制程进入量产,3D NAND、GAA晶体管、先进封装等新技术快速落地,芯片上集成的晶体管数量突破百亿级,以及关键尺寸逼近原子级等,这些产业变革对测量仪器的精度、速度和稳定性提出了前所未有的严苛要求,同时也直接驱动着精密仪器信号链向更高精度、更快速度、更低噪声、更强集成化的方向迭代。而这一迭代进程的核心主导力量,正是亚德诺半导体(ADI)、意法半导体(ST)、德州仪器(TI)三大厂商。

在科技竞争与供应链重构的大背景下,全球精密测量仪器行业呈现出了显著的“寡头垄断”格局。其中,ADI、ST和TI凭借深厚的技术积累、完善的产品矩阵与全面的解决方案,长期主导全球精密仪器信号链设计与市场格局,构筑起了难以逾越的技术壁垒。作为全球数据转换器龙头,ADI以高性能模拟/混合信号技术为核心,其精密信号链μModule解决方案通过系统级封装(SiP)技术实现异构集成,凭借低噪声、高定制化优势,成为高端精密测量仪器的核心选择,其ADC和DAC产品更被誉为“模拟电路皇冠上的明珠”;而ST聚焦高精度运算放大器与电流检测技术,其TSZ系列零漂移运算放大器、TSC240系列高精度电流检测放大器,以超低偏移电压、强抗干扰能力,广泛应用于精密测量的信号调理环节,为工业与汽车场景的精准测量提供核心支撑;TI则依托庞大的产品线与完善的生态,在低噪声电源管理与高速信号处理领域优势显著,其超小型24位宽带宽模数转换器ADS系列ADC,实现了业界领先的信号测量精度。

当前,精密仪器信号链设计的核心演进趋势正从“单一功能检测”迈向“多维智能融合”,而这一趋势的落地,也同样离不开三大厂商的引领。人工智能与测量技术的深度融合,驱动精密测量从“事后检测”向“事前预测与实时调控”转型,ADI通过信号链与AI算法的集成优化,实现测量偏差的精准预测;而ST通过MEMS传感器与信号链的协同设计,推动精密测量向小型化、智能化升级,拓展多场景应用边界;TI则依托高速信号处理芯片与同步技术,应对大规模测量场景下的高速数据传输需求,解决时钟抖动带来的测量误差问题。在全球供应链重塑与自主可控诉求空前强烈的背景下,精密测量作为半导体产业的“创新之眼”,其战略价值愈发凸显,而头部厂商的技术路线与产品迭代,则直接决定了全球精密测量仪器行业的发展方向与竞争格局。

为全面梳理全球精密测量仪器行业的发展现状、信号链设计核心趋势、市场格局及企业动态,解读行业发展痛点与机遇,助力行业企业把握信号链设计趋势、优化战略布局,本报告聚焦全球精密测量仪器领域,系统分析行业发展环境、精密信号链核心技术、市场需求及竞争格局,重点结合ADI、ST、TI三大标杆厂商的最新技术成果与布局案例,为行业从业者、投资者、研究者提供全面、专业、有价值的参考依据。

定义概述
  • 所谓信号链,即从物理信号感知、模拟调理、高精度数据转换到数字处理与传输的完整通路,是测量仪器实现高保真度、低噪声与高可靠性的“生命线”,其设计水平直接决定了仪器最终的性能边界。
    纵观全球技术格局,精密测量仪器信号链的核心元器件与解决方案市场,呈现出显著的头部聚集效应,主要由亚德诺半导体(ADI)、意法半导体(ST)、德州仪器(TI)等少数国际巨头所主导与定义。这些厂商不仅是高性能模拟芯片的供应商,更是通过其前沿的芯片技术与系统级解决方案,持续推动着整个测量仪器行业的演进方向。

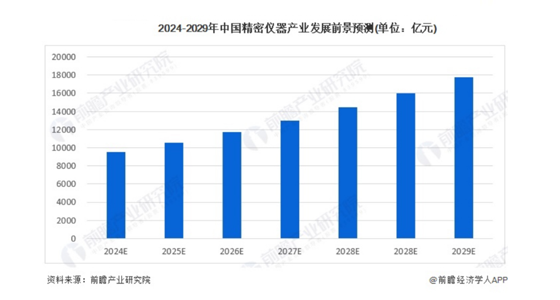

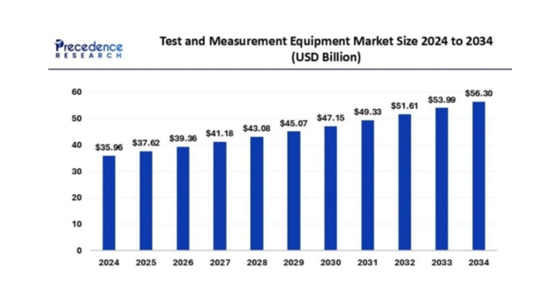

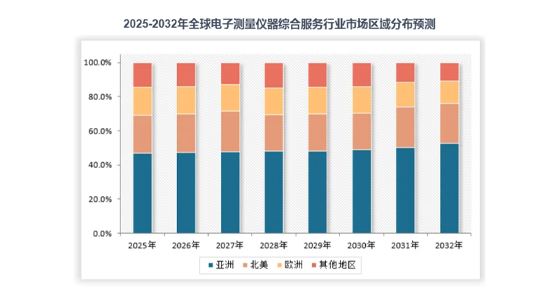

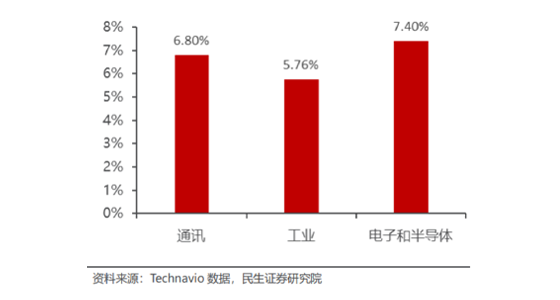

    市场态势:测量需求的“质变”时刻

    1、从“被动测量”到“主动赋能”,精度是功能实现的核心底座

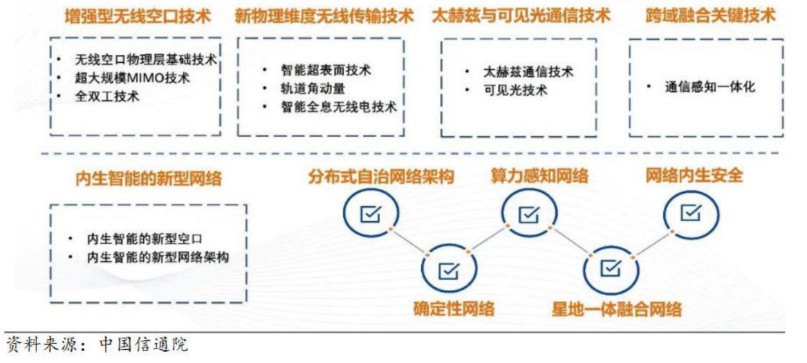

    6G预研中,测量不再是“通信功能的附加检测”,而是通感一体、空天地海一体化的原生需求——厘米级感知需 0.1°角精度测量支撑,ps级同步需精准的时间频率测量保障,精度缺失将直接导致6G核心功能无法落地。

    2、技术融合打破 “精度冗余” 认知
    测量技术与AI、物联网、边缘计算的深度融合,使高精度测量的价值从“数据精准”延伸至“决策智能”。

    3、高端制造的精密化需求,将精度门槛推向纳安级
    传统制造业对测量精度的要求多为毫米级,而高端制造的技术升级直接倒逼精度跃迁,对纳安级超低功耗测量能力有极致追求。
    2026~2027年,精密信号链将完成三大进化: 深度集成 + 极致精度 & 速度 + 前端智能感知。它不再只是采集数据的工具,而是直接决定6G、量子、AIoT能否落地的「命门」。

  • 技术趋势:信号链的“三大进化”

    1、从“分立”到“融合”:集成信号链的崛起
    24-bit/32-bit高位ADC的核心优势是超高动态范围(通常≥120dB)与低噪声特性。但离散方案中,AFE与ADC间的传输链路会引入额外噪声、干扰与信号失真,直接抵消高位宽带来的精度增益。因此,模拟前端(AFE)与高位ADC的深度集成是技术演进的必然选择。精密测量仪器正从“实验室级”向“便携/嵌入式级”延伸,体积压缩成为场景落地的前提。

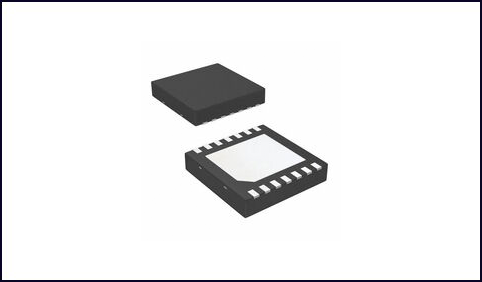

    精密信号链μModule是一种系统级封装(SiP)技术,能够将不同的电路集成在一起,同时保持超高水平性能。ADI公司的精密信号链μModule解决方案利用iPassives 技术及其出色的信号调理IC,通过SiP技术封装在一起,可在非常短的开发周期内创建性能和稳健性俱佳的μModule 器件。

    集成无源器件在非常小的面积内包含许多高质量的无源元件,互连寄生效应(电感、电容和电阻)显著降低。这种集成方案不仅通过提高布局的空间效率实现了整体功能、缩小了物理尺寸,而且还优化了信号链的性能和可靠性。其中的无源元件是在相同时间和相同条件下制造的,因此元件之间的匹配性能更佳。采用阻性滤波器与基准电压源结合的设计,能够实现对系统级增益误差的数字校正,进一步提升精度和稳定性。

    2、精度与速度的“打破天花板”

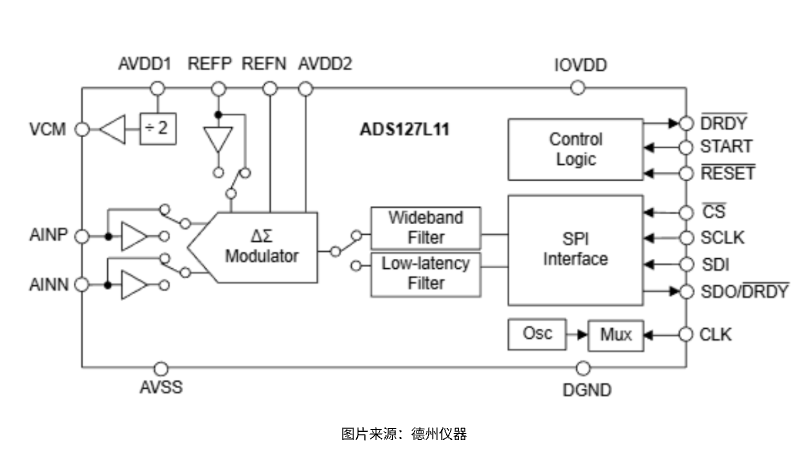

    超高采样率场景中,ADC的开关切换速度、寄生参数动态变化会导致线性度劣化,需通过多重手段保障:ADC架构选型(平衡速率与线性度)、电路级优化(抑制非线性失真)、数字校准技术(动态补偿线性度误差)。 德州仪器(TI)的超小型 24 位宽带宽模数转换器 ADS 系列 ADC ,可比同类 ADC 在更宽的带宽内实现业界领先的信号测量精度。通过宽带宽和低延迟滤波器选项,优化各种工业系统中的 ADC 性能并实现量身定制的高性能数据采集。

    设计人员可以利用宽带宽模式提高交流测量分辨率,并尽可能降低高频噪声。与同类数据转换器相比,带宽可提高 50%,信噪比提高 30%,同时数据吞吐速率高达 400 kSPS。

    3、信号链中的“智能感知”
    在信号采集前端嵌入机器学习与实时信号处理能力,使系统能够实时理解、分析、增强和判断信号,而不仅是采集和传输数据。它通过硬件化特征提取、轻量级 AI 推理、异常检测、自校准等技术,实现微秒级响应、高鲁棒性和低带宽输出,是下一代高精度、高速度、低功耗信号链的核心趋势。

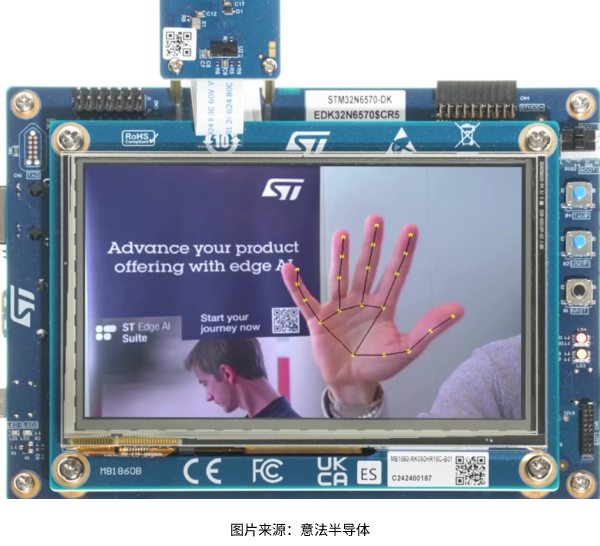

    STM32N6系列引入Arm Helium向量处理技术的CPU,为标准CPU增添DSP处理能力。配备MIPI CSI-2接口和图像信号处理 (ISP) 的专用计算机视觉处理管线,确保兼容多种类型的摄像头。STM32N6系列还具有H264硬件编码器和NeoChrom™图形加速器,适用于功能丰富的产品开发。在MCU上实现高性能边缘AI:运行更复杂的NN模型,精度更高;处理更高分辨率的图像/更高的采样频率。提升图显和多媒体体验:丰富且反应灵敏的图形;实现各种互动可能性。

  • 需求变化:设计者面临的新挑战

    随着6G、半导体、医疗、工业物联网等行业的快速发展,精密测量系统正在从“高分辨率采集”向“智能感知、实时分析、多域融合”演进,这给设计者带来了一系列全新的挑战:
    首先,研发周期的“极限压缩”。
    仪器厂商不再单纯寻找单一芯片,而是需要完整的、经过验证的“参考信号链方案”,以降低底层模拟设计的风险。
    其次,对“低噪声电源”的偏执。

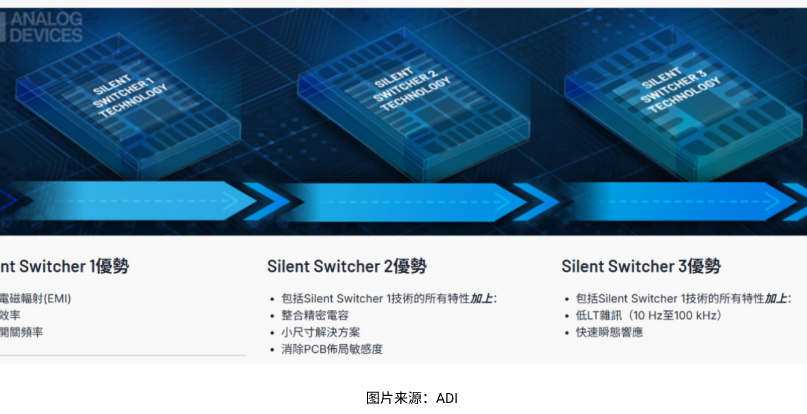

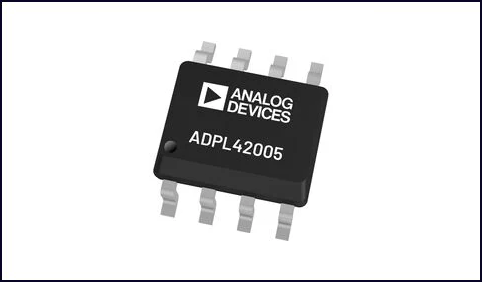

    随着主信号链精度提升,系统对低压差稳压器(LDO)和开关电源 EMI 的容忍度降至历史最低,电源与信号链的一体化设计成为刚需。例如,ADI低噪音Silent Switcher架构通过倒装硅芯片和铜柱设计缩短内部FET到封装引脚距离,简化了设计和PCB布局。Silent Switcher®稳压器的效率最高可达96%,在运算放大器前端集成EMI抑制和过压保护特性,电磁干扰(EMI)极低。能改善电磁干扰(EMI)、电压纹波及整体系统性能表现,通过集成滤波元件有效抑制外部噪声源,实现对开关器件或无线通信信号的干扰消除。采用先进热管理技术,满足空间受限场景下的供电需求。

    而传统“电源与信号链分离设计”已无法满足24-bit/32-bit、高动态范围、超高采样率系统的要求。
    最后,热漂移与稳定性。
    在高密度封装下,热漂移已成为精密测量系统的主要误差源。

  • 未来趋势:趋于智能化

    基于6G 商用、半导体先进制程、工业物联网普及等因素,智能化成为核心发展方向,仪器将集成AI算法与大数据分析功能,实现自主决策与远程运维。精密测量技术将呈现“模块化普及”与“软硬深度融合”两大核心趋势。

    1、未来的精密测量仪器将像搭积木一样,采用‌功能模块化设计‌。核心功能被封装成标准化模块,用户可根据需求灵活组合,快速构建专属系统。这能‌缩短开发周期‌、‌降低升级成本‌,并支持现场快速配置,适应多变的测量场景。

    2、虚拟仪器与硬件的深度融合。虚拟仪器(VI)将‌软件定义仪器‌的理念推向深入。通过强大的软件平台和通用硬件,VI能实现传统硬件难以企及的复杂算法和实时处理。

行业发展趋势

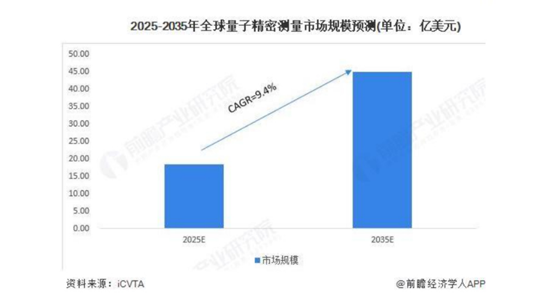

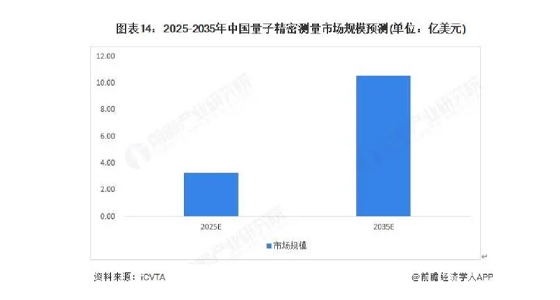

图:2025-2035年全球量子精密测量市场规模预测(单位:亿美元)
数据整理:iCVTA
